抽屜高度(E=25)
8E/4 1/4單元 額定電流最大63A(可裝63型及以下塑殼斷路器)
8E/2 1/2單元 額定電流最大100A(可裝100型及以下塑殼斷路器)
8E=200MM 1單元 額定電流最大250A(可裝250型及以下塑殼斷路器)
12E=300MM 1.5單元 額定電流最大630A(可裝630型及以下塑殼斷路器,空間不夠的時候采用,一般用2單元的就可以了)
16E=400MM 2單元 額定電流最大630A(可裝630型及以下塑殼斷路器)
20E=500MM 2.5單元 額定電流最大630A(可裝630型及以下塑殼斷路器)
24E=600MM 3單元 額定電流最大630A(可裝630型及以下塑殼斷路器)
一單元抽屜層高200mm，可分為8E/4、8E/2、8E、12E、16E、20E、24E，柜體的有效高度為72E，最多可裝9層共36個1/4單元出線回路。
開關柜廠家抽屜的推拉機構與塑殼斷路器的操作機構是分別獨立的。
柜體有效安裝高度200mmx9層=1800mm
抽屜單元設有機械聯鎖裝置

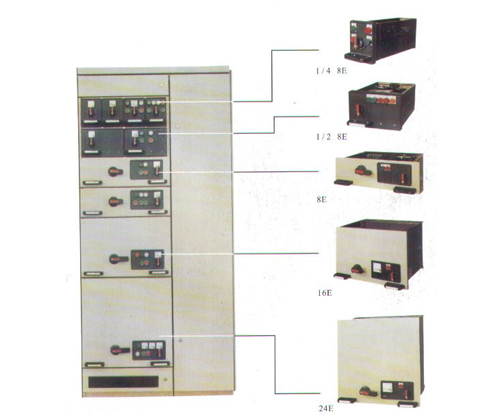

有五種標準尺寸，都是以8E(200mm)高度為基準：
8E/4: 在8E高度空間組裝4個抽屜單元。
8E/2: 在8E高度空間組裝2個抽屜單元。
8E: 在8E高度空間組裝1個抽屜單元。
16E: 在16E（400mm）高度空間組裝1個抽屜單元。
24E: 在24E（600mm）高度空間組裝1個抽屜單元。
在五種抽屜單元可在一個柜體中做單一組裝，也可用作混合組裝。一個柜體中做單一組裝時最多容納抽屜單元數見下表所示。
| 抽屜形式 | 8E/4 | 8E/2 | 8E | 16E | 24E |
| 最多容納單元數 | 36 | 18 | 9 | 4 | 3 |
Drawer height (E = 25)
8E/4 1/4 unit maximum rated current of 63A (MCCB 63 and below can be mounted)
8E/2 1/2 unit maximum rated current of 100A (MCCB 100 and below can be mounted)
8E= 200MM 1 unit maximum rated current 250A (MCCB 250 and below can be mounted)
12E= 300MM 1.5 units maximum rated current of 630A (MCCB 630 and below can be mounted, to be used when there is not enough space, usually with two units)
16E= 400MM 2 units maximum rated current of 630A (MCCB 630 and below can be mounted)
20E= 500MM 2.5 units maximum rated current of 630A (MCCB 630 and below can be mounted)
24E= 600MM 3 units maximum rated current of 630A (MCCB 630 and below can be mounted)
one-unit drawer with layer height at 200mm can be divided into 8E/4, 8 E/2, 8 E, 12E, 16E, 20E and 24E, the effective height of the cabinet is 72E, which can hold up to 9 layers of 36 1/4 unit outlet circuits.
The push-and-pull mechanism of the drawer is independent of the MCCB operating mechanism.
Effective mounting height of the cabinet: 200mmx9 layers = 1800mm
Drawer unit is provided with mechanical interlock device.
There are five standard sizes, with 8E (200mm) height as a benchmark:
8E/4: four drawer units installed in 8E.
8E/2: two drawer units installed in 8E.
8E: one drawer unit installed in 8E.
16E: one drawer unit installed in 16E (400mm).
24E: one drawer unit installed in 24E (600mm).
