施耐德RM6

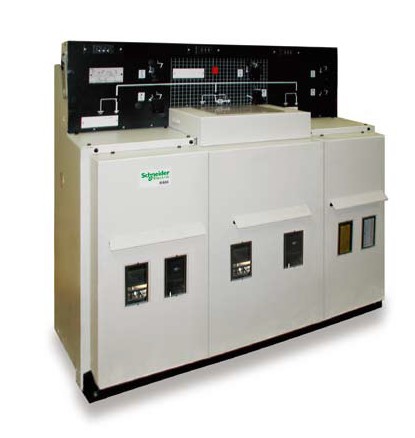

       RM6為緊湊型中壓開關柜系列產品，組合了所有中壓功能單元，所有功能單元被集成在一個金屬封閉的殼體中，環境適應性強， 開關柜廠家通過4個地腳螺栓和正面電纜連接保證安裝快速簡便，能夠?qū)﹂_放式環網或輻射式電網上的一臺或多臺變壓器進行連接、供電和保護：

生產歷史：

1983：第一臺RM6投入市場。

1987：誕生了RM6斷路器單元，集成式保護單元，無需外接電源。

1990：誕生了RM6 單功能單元。

1994：誕生了PR系列遙控式戶外電網控制箱，集成了RM6和遠程控制單元。

1998：誕生了630 A線路保護斷路器，集成式保護單元，并將一種能夠在現場進行擴展的RM6系列投放市場。

2006：誕生了中壓測量產品和相關的功能單元 (測量模塊、母線分段模塊、電纜連接模塊、多功能雙擴展模塊等)。

性能特點：

1、負荷開關和斷路器是有相同的結構：

       開關裝置動觸頭垂直運動具有合閘，分閘接地三種位置。這種設計消除了開關或斷路器與按地開關同時閉合的可能性。

1） 接地開關具有符合標準規定的短路關合電流

2） RM6具有隔離和分?jǐn)嚯p重功能

3） 接地極尺寸與電網相匹配

4） 電纜間與接地開關和/或負荷開關（斷路器）可實現相互聯鎖

2、可靠的操作機構

       電氣和機械操作機構，位于面板后部，模擬母線能可靠地顯示開關的閉合，斷開，接地3種位置：

1）閉合：動觸點由速動操作機構控制，對于負荷開關，除控制動觸頭運動外，無儲能功能。

       對于斷路器和組合式熔斷器負荷開關，當觸頭閉合同時，操作機構能同時進行貯能。

2）斷開：開關斷開由同一速動操作機構的方向動作實現。

3、斷路器和組合式熔斷器負荷開關的分?jǐn)嘤砂粹o操作或故障跳閘實現

1）接地：特殊設計的操作手柄插入操作孔閉合或打開接地觸頭，供手柄插入的孔洞被擋片鎖住，當開關處于分閘位置時，手柄孔打開；當開關處于閉合位置時，手柄孔被鎖住。

2）開關裝置狀態指示器：直接安裝在操作軸的動觸頭上，開關裝置的狀態可由指示器可靠指示。

3）操作手柄：操作手柄為防止往復操作設計，可以防止負荷開關或者接地開關合閘后馬上被再次打開。

4）加鎖裝置：可以加1，2或3把掛鎖，防止誤操作，用于閉鎖

4、可視性接地

        接地開關閉合位置指示：位于RM6上部，當接地開關閉合時，通過透明罩可以看到接地開關的狀態。

5、內燃弧耐受能力

        RM6堅固、可靠和環境適應性強，開關柜內部出現故障的概率微乎其微。然而，為了保證確保人身安全，RM6可以承受在額定短路電流下1秒的內燃弧，而不對操作人員構成任何危險。內燃弧產生的瞬時過壓，可以通過打開位于金屬外殼底部的安全閥來限制。故障氣體噴向RM6的后部，正面不受影響。20kA/1秒短時耐受電流試驗表明：裝置滿足1EC 60298附錄AA規定的六條標準

6、環境適應性與整體絕緣性

1）金屬箱體由不銹鋼材料制成的密封箱體，符合IP67防護等級，裝有開關裝置和母線等帶電部件；

2）三個封閉式熔斷器盒，外層為金屬噴鍍，防塵，防潮；

3）熔斷器盒內金屬噴鍍增強絕緣性強，限制了電應力。

       上述措施，提高了RM6的整體絕緣強度，使開關裝置具有極強的環境適應能力，防塵防潮承受臨時浸水等。

IP67防護等級符合IEC 60529。

7、電纜絕緣試驗

       為了測試電纜絕緣和查找故障，有可能在不斷開連接裝置的情況下，經RM6向電纜引入42kV直流試驗電壓，持續15分鐘。為了通過接地觀察窗引入直流試驗電壓，應閉俁接地開關和打開可移動接地連接裝置，試驗時需使用特殊試驗夾子（見選項）

8、電壓指示燈

       安裝在各個功能單元上，作內部電纜帶電指示，符合IEC 61958。
