KYN28-12型鎧裝移開式交流金屬封閉開關設備
KYN28-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz,.3.6~12Kv電力系統，用于接受和分配電能并對電路實行控制，保護及檢測。
■ 符合標準
GB3906（3～35kV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）。
■ 正常使用條件
● 周圍空氣溫度：最高溫度+40℃，最低溫度-15℃；
● 濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa，月平均相對濕度：≤90％，月平
均水蒸氣壓力不超過1.8 kPa；
● 海拔高度：3000m及以下；
● 地震烈度：不超過8度；
● 周圍空氣不受腐蝕性或可燃氣體、水蒸氣等明顯污染；
● 無經常性的劇烈振動場所；
● 在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠商協商。
■ 主要技術參數
| 項目 | 單位 | 數據 | ||
| 額定電壓 | KV | 3.6、7.2、12 | ||
| 額定功率 | Hz | 50 | ||
| 斷路器額定電流 | A | 630、1250、1600、2000、2500、3150 | ||
| 開關設備額定電流 | A | 630、1250、1600、2000、2500、3150 | ||
| 額定短時耐受電流（4s） | kA | 16、20、25、31.5、40 | ||
| 額定峰值耐受電流（峰值） | kA | 40、50、63、80、100 | ||
| 額定短路開斷電流 | kA | 16、20、25、31.5、40 | ||
| 額定短路關合電流（峰值） | 1min頻耐受電壓 | kA | 40、50、63、80、100 | |
| 額定絕緣水平 | 雷電沖擊耐受電壓（峰值） | 極間、相對地間 | kV | 24、32、42 |
| 斷口間 | kV | 24、32、48 | ||
| 極間、相對地間 | kV | 40、60、75 | ||
| 斷口間 | kV | 46、70、85 | ||
| 防護等級 | 外光為IP4X、隔離間、斷路器室門打開時為IP2X | |||
■ 高壓開關柜廠家產品結構特點
● 開關設備結構見圖1；
● 完全金屬鎧裝，組裝式結構，組合方案廣；
● 柜體選用進口的敷鋁鋅鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用型強；
● 可配裝國產的VS1系列或進口VD4系列真空斷路器，適用性廣，可靠性高，實現長年免維護；
● 手車設工作、實驗位置，各位置均有定位和顯示裝置，安全可靠；
● 各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入；
● 由專用運載車運送手車，操作輕便、靈活；
● 電纜室可安裝多達9根單芯電纜；
● 高可靠的連鎖裝置，完全滿足“五防”要求；
● 各高壓室均有泄壓通道，確保人身安全；
● 面門裝有觀察窗，可觀察室內元件工作狀態。

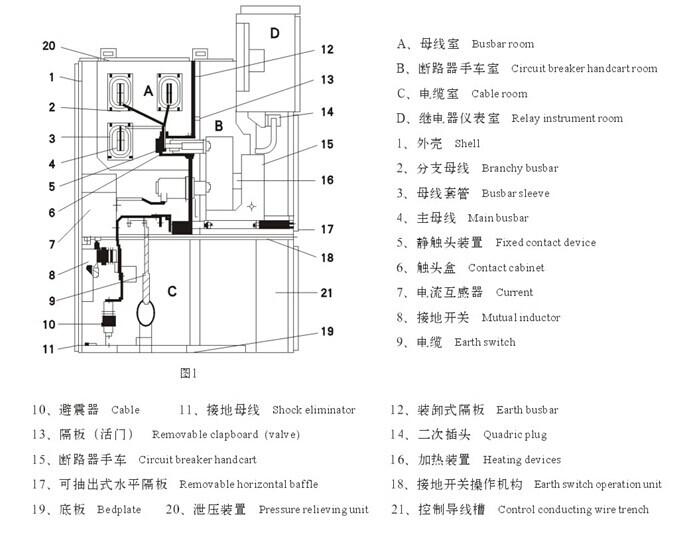

■ 開關設備結構示意圖
■ 外型尺寸
| 高度B | 2300（2200）（mm） | |
| 寬度A | 分支小母線額定電流達到1250A，熱穩定電流40KA | 800（mm） |
| 分支小母線額定電流1600A以上 | 1000（mm） | |
| 深度C | 電纜進出線 | 1500（mm） |
| 架空進出線 | 1660（mm） |
