1 設備基礎施工 施工順序： 場地平整→放線及基礎施工 →基礎型鋼埋設→調平找正→二次灌漿

1.1 根據設計要求槽鋼將槽鋼調直，然后按圖紙要求預制加工基礎槽鋼，除銹并刷好防 繡漆。

1.2 基礎型鋼埋設： 埋設方法有下列兩種: （施工時根據現場的實際情況確定采用何種方式）

(1)直接埋設法： 這種埋設法是在土建打砼時直接將基礎型鋼埋設好,埋設前先將型鋼調 直,除去鐵銹，按圖紙尺寸下好料并鉆好孔,再按圖紙的標高尺寸、測量其安裝位置，將 型鋼放在所測量的位置上， 并用水平尺調好水平,水平誤差每米不超過 1mm， 全長不超過 5mm。配電柜的基礎型鋼一般為兩根，埋設時應使其平行，并處于同一水平上。埋設的 型鋼可高出地表面 5-10mm， 水平調好后， 可將型鋼固定牢固， 并與接地網扁鋼焊接相連。 全部工作做完后，應再仔細檢查安裝尺寸和水平情況是否有變化，如不符合要求，應及 時處理。

（2）預留槽埋設法：用這種方法埋設型鋼是在土建打砼的時候,根據圖紙的要求在埋設 位置預埋好用鋼筋做成的鋼筋鉤,并且預留出型鋼的空位。預留空位的方法是在澆注砼 地面的時候，在地面上埋入比型鋼略大的木盒(一般大約在 30mm 左右)，待砼凝固后， 將埋入的木盒取出，再埋設基礎型鋼。埋設型鋼時，應先將預留的空位清掃干凈，按上 述要求將型鋼加工好，然后將型鋼放入埋設位置，并按上述方法和要求調好水平。水平 調好后，把預埋的鋼筋鉤焊在型鋼上，使其固定牢固，并用砼填充搗實。

（3）基礎型鋼的安裝應符合下列要求項目.

（4）基礎型鋼安裝完畢后還應與接地網做可靠明顯的連接，基礎型鋼安裝后，其頂部 宜高出抹平地面 10mm； 基礎型鋼接地方法是在型鋼兩端各焊一段扁鋼與接地網相連， 型 鋼露出地面部分應涂一層防銹漆。 2 接地系統 2.1 接地網的制作安裝應嚴格按照《電氣裝置安裝工程接地裝置施工及驗收規范》 （GBJ50169-92）進行。

2.2 接地體埋設深度應符合設計規定。當無規定時，不應小于 0.6 米。角鋼、鋼管、銅 管等接地體應垂直敷設。除接地體外，接地體引出線的垂直部分和接地裝置連接部位外 側 10 厘米范圍內應做防腐處理；并且要除去銹和焊藥殘留體。在接地線可能遭受機械 損傷的地方，應用鋼管或角鐵加以保護。

2.3 接地線通過建筑物的伸縮縫時，如采用焊接固定，應將地線通過伸縮縫的一段做成 弧形。

2.4 接地體之間應確保焊接牢 固，接地線之間或接地線與電氣裝置之間在搭焊時，除應 在其接觸兩側進行焊接外，還應焊上由鋼帶彎成的弧形（或直角形）與鋼管（或角鋼） 焊接。鋼帶距鋼管（或角鋼）頂部應有 100mm 的距離。 2.5 搭接焊的長度應符合規定： 扁鋼與扁鋼的搭接為扁鋼寬度的 2 倍， 不少于三面施焊； 圓鋼與圓鋼的搭接為圓鋼直徑的 6 倍， 雙面施焊； 圓鋼與扁鋼的搭接為圓鋼直徑的 6 倍， 雙面施焊；扁鋼與鋼管，扁鋼與角鋼焊接，緊貼角鋼外側兩面，或緊貼鋼管外大部表面， 上下兩側施焊。

2.6 接地裝置施工完畢，應進行接地電阻測試，阻值大小要滿足設計要求。

3. 設備安裝

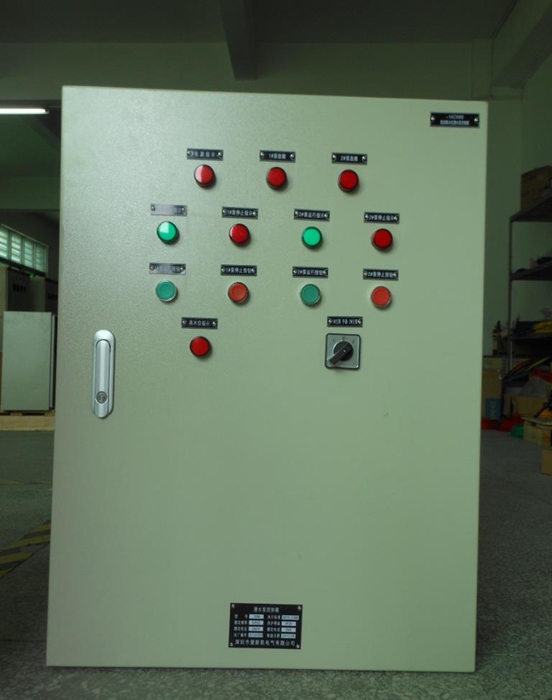

3.2 低壓柜安裝： 低 壓 柜 安裝 施 工 時應嚴 格 按 照《 電 氣 裝置安 裝 工 程高 低 壓 電器施 工 及 驗收 規 范 》 （GBJ147-90）《電氣裝置安裝工程母線裝置施工及驗收規范》、（GBJ149-90)《電氣裝 、置安裝工程盤柜及一次回路結線施工及驗收規范》 （GBJ50171-92）的規定進行。

（1）工藝流程：設備開箱檢查→設備搬運→柜體穩裝→試驗調整→驗收送電運行。

（2）安裝時先按照施工圖紙的布置，按順序?qū)⒐穹旁诨A(chǔ)型鋼上，單個柜應校正柜面 和側面的垂直度；成列柜各柜就位后，先找正兩端的柜，在柜下方離地面三分之二高的。

2.位置繃上小線，逐臺找正，找正時采用 0.5mm 鐵片進行調整，每處墊片最多不能超過三 片；然后按柜的固定螺栓孔尺寸，在基礎型鋼架上用手電鉆鉆孔，無特殊要求時，低壓 柜鉆ф12.2mm 孔，高壓柜鉆ф16.2mm 孔，分別用 M12、M16 鍍鋅螺絲彈簧墊圈固定。

（3）柜體的垂直及水平度應符合施工規范的要求，柜體與側板均應采用鍍鋅螺絲連接 固定， 并有可靠的接地； 每臺柜從后面左下部的基礎型鋼側面焊上銅端子， 用不小于 6mm2 銅線與柜上的接地端子連接牢固。

（4）柜頂母線應嚴格按照規范的要求配制，銅母線的連接應采用機械連接，搭焊處應 燙錫，母線間距應均勻一致，最大允許誤差不得大于 5 ㎜，母線調直應采用木質工具。 切斷母線時，嚴禁用電、氣焊切割，應將所有接口涂上“導電膠” 。

（5）按原理圖逐件檢查柜上電器是否與圖相符，其額定電壓和控制操作電源電壓必須 一致。

（6）安裝完畢后應進行試驗和調整，試驗標準應符合國家規范和供電部門的規定及產 品技術資料要求，然后進行模擬試驗，做好送電前的準備工作。

6.3.3 低壓柜吊裝

（1）根據低壓柜基礎設計圖對低壓柜基進行驗收，經驗收合格并達到安裝條件后確定 低壓柜進場時間，設備到場后要進行外觀及開箱檢查。

（2）吊裝前要確定好施工方案和備用方案，人力、物力要組織充分，責任分工 到每個人頭。

（3）吊裝應注意事項：設備的運輸由起重作業工、電工配合。根據設備的重量、距離 長短可采用汽車、吊車配合運輸、人力推車運輸或卷揚機滾杠運輸。設備運輸、吊裝前 應注意事先計劃好設備運輸?shù)耐ǖ?，并清理道路，保證暢通。設備吊運時應在恰當?shù)牡?點處吊設備，吊索應穿在吊環內，無吊環的應掛在四角主要承力結構處，不得將吊索吊 在設備部件上。吊索的繩長應一致，以防柜體變形或損壞。

（4）低壓柜就位后將低壓柜與基礎槽鋼焊死，焊接長度要符合規范要求。

（5）施工完畢在通電前按規定經行電氣設備交接試驗，合格方可投入運行。

4.保證質量技術措施

4.1 本工程所采用驗收規范、質量檢驗標準： GBJ50169-92 《電氣裝置安裝工程接地裝置施工及驗收規范》 GBJ50168-92 《電氣裝置安裝工程電纜線路施工及驗收規范》 GBJ50171-92 《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范》3GBJ50258-96 《電氣裝置安裝工程 1KV 及以下配線工程施工及驗收規范》 GBJ46-88 GBJ80-91 GBJ303-88 GBJ147-90 GBJ148-90 范》 GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規范》 《施工現場臨時用電安全技術規程》 《建筑施工高處作業安全技術規程》 《建筑電氣安裝工程質量檢驗評定標準》 《電氣裝置安裝工程高壓電器施工及驗收規范》 《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規GBJ50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》
