隨著新一輪經濟的持續快速增長,電力負荷的需求也迅猛增長,為了提高電力終端電能使用的方便性、靈活性和可靠性,尤其要重視低壓配電柜的選用。作者從事用電監察管理工作多年,曾赴有關開關柜生產廠考察低壓成套設備的制造,參與用戶有關變電所整套圖紙審核及訂貨技術洽談,現場驗收設備的安裝與調試。在實際工作中經常與用戶、設計院、安裝施工單位進行圖紙會審及技術交底,從中發現一些用戶對低壓成套設備的結構特點及選用要求了解較少,使交付施工設計的系統圖、原理圖和技術要求存在諸多問題。為了減少產品從設計、制造、安裝到交付使用時各環節因低壓配電柜的問題而受到影響,應及時指導用戶選用性價比好的適用低壓配電柜,這樣不僅保障了電力系統的安全可靠運行,也顧及到用戶的經濟利益。

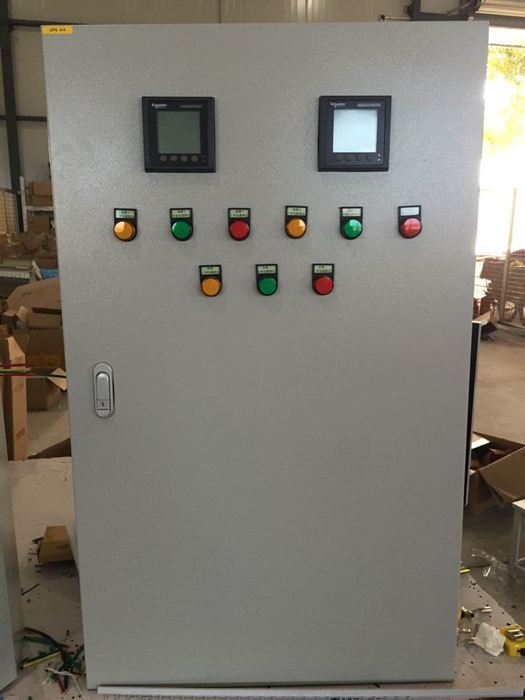

低壓消防配電柜廠家的結構特點及類別

    目前國內較為主流的國產低壓配電柜產品有MNSK、GCS、GCK、YDS、GGD 等,也有一些合資企業如ABB 公司的Ar TU 柜, 施耐德公司的Okken 柜。在價格上國產比合資產品較便宜,且兼容性寬廣,適裝各類原裝、國產、合資生產的斷路器等元器件,組裝靈活、適合國內行情。低壓配電柜按結構特點分為抽屜式柜和固定式柜。MNSK、GCS、GCK、YDS 柜型為抽屜式柜,它們采用間隔式結構,柜體基本結構以E = 25 mm 或E = 20 mm 為模數,結構及抽出式單元可以任意組合以滿足系統設計的需要。隔室分成:水平母線室、出線端子室、垂直母線室、功能單元室等,各功能隔室及功能單元室采用隔板或?qū)影甯糸_。垂直母線組裝在絕緣功能板之中,這樣一來可防止開關引起的電弧對垂直母線的相間放電,提高了產品的防護電擊能力和安全運行率,單獨設置并貫穿整個排列的保護導體( PE 線) 與裸露導體部件(框架) 組成完整的接地保護系統,使PE 母線能承受一定的短路電流。另外,抽屜功能單元具。

    有可靠的機械聯鎖裝置,以防止誤操作和帶負荷插拔,也可通過操作手柄控制批示功能單元完成合閘、試驗、抽插、連接、隔離位置等各項操作要求。低壓配電柜可以組裝成電動機控制中心、動力中心和控制與動力混裝中心。抽屜式配電柜一般選用抽屜式框架斷路器和固定式塑殼斷路器,而YDS、Ar Tu 柜則用抽屜式框架斷路器和插入式塑殼斷路器。以上柜型一般柜高為2. 2 m ,在預裝式組合箱變里也可為1. 9 m 或1. 7 m。柜寬可選600 、800 、1 000 、1 200 mm。MNSK、GCK、YDS 柜有效安裝空間為1. 8 m ,其中GCK、YDS抽屜可由200/ 4 、200/ 2 、200 、300 、400 、500 、600mm 高單元任意組合,MNSK柜抽屜可由200/ 4 、200/ 2 、200 、400 、600 mm 高單元任意組合,最多可做36 個抽屜。GCS 柜有效安裝空間為1. 76 m抽屜可由160/ 4 、160/ 2 、160 、240 、320 、480 mm 高單元任意組合,最多可做44 個抽屜。GGD 柜為固定式柜。柜結構分母線室與配電室,因GGD 柜骨架與抽屜式柜一樣采用模數化骨架,故安裝靈活,空間利用率大,其柜高、柜寬與抽屜式柜基本一致。固定式柜一般選用固定式框架、塑殼斷路器,所以需在進線及饋線斷路器前配刀開關,以方便檢修,由此它的饋線安裝空間也相應減少。低壓配電柜按功能來分有:進線開關柜、聯絡開關柜、發電機進線柜、饋線開關柜、計量柜、無功功率補償控制柜等。上述各柜型均可以滿足各種柜功能的需要。

低壓配電柜的選用

    對于用戶,應如何選用規格、型號繁多的各種產品呢? 如對于商住樓宇和工廠配電系統宜選用GCK、YDS 柜。其互換簡便,占地面積小,供電連續性和可靠性高,維修安裝方便、安全,并可與程序控制器和微處理器組成供電自動控制系統,可作為受電、饋電與動力控制設備。此類產品在很多工程中越來越被廣泛地采用。對于電動機負荷較多的系統如電廠、石化、鋼廠,或?qū)τ谧冸娬尽⒏邔訕怯?、醫院、體育場、機場、港口、礦業等,選用MNSK,GCS 柜較為理想。其抽屜單元安裝空間大,抽屜及功能隔離板均采用阻燃性材料制作,安全防護等級高; GGD 柜適用于工廠車間配電,比較經濟、方便,易于被基層電工接受,缺點是防護等級低;對于水廠、電廠或工廠中控制大電動機的變頻器柜、軟啟動器柜、控制柜等采用哪種柜型均可,因為它們除柜體骨架外,基本是非標安裝方式?？偠灾?選用配電柜要根據負載用途選擇性價比好的產品。無功功率補償柜的低壓電容器一律為三角形接線,分組方式從減少電容器組投切次數的觀點出發,一般采用等容量分組的方案,為了自動調節無功補償功率以提高節能效果,并防止低負荷時向電網倒送無功電力,應設置并聯電容器的自動投切裝置(又稱自動補償器) ,具備良好的質量和功能的產品是保證無功功率補償柜可靠工作的關鍵。

低壓配電柜的主要元件

    為了防止制造廠選用低價質次的元件,影響配電柜日后使用的性能,用戶訂貨時最好注明所用框架、斷路器、互感器等主要元件的型號規格、品牌。其中斷路器從它的結構、用途的功能來分,就有萬能式(又稱框架式,國際上通稱ACB) 和塑料外殼式〔國際上通稱MCCB ,MCB (小型) 〕兩大類;根據保護對象的不同,又分為4 個類型：

(1) 配電保護型。保護電源和電氣線路(電線、電纜) 和設備;

(2) 電動機保護型。專作電動機的不頻繁啟動,運行中中斷,以及電動機發生過載、短路和欠電壓時的保護;

(3) 家用或類似家用場合保護型。對照明線路、家用電器等的保護;

(4) 剩余電流(漏電) 保護型。用來保護人身免受電擊危險及防止電氣火災的保護器。當然,在技術交底過程中,有時也要接受制造廠的合理化建議,避免選用遠遠超過配電負荷需要的技術指標,造成不必要的投資、材料的浪費和維護費的增加。
