1、按電路圖（或元件明細表）檢查元件配置情況，并進行檢驗
按電路圖（或元件明細表）檢查控制板和控制面板上的元件是否齊全，觀察各類元件上的廠標或索引號、工作電壓性質和數值等標志是否符合電路要求。觀察各類元件上觸點及接線端子的位置并用萬用表逐個檢查元件的常開、常閉觸點及接觸器線圈是否完好。

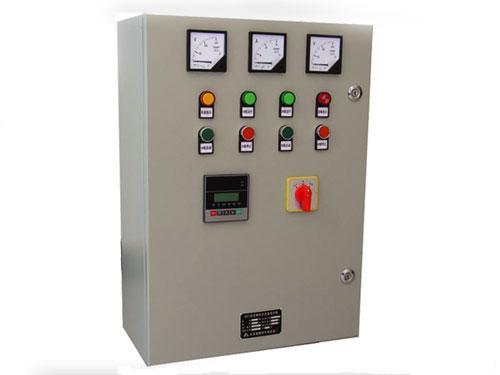

觀察控制板及控制面板的元件布置情況，控制板及控制面板的元件設置在實際工作中應由工程技術人員設計完成，此控制柜例可作為參考。
2、布線
（1）選用導線
1）導線的類型硬線只能用在固定安裝的不動部件之間，且導線的截面積不小于0.5mm2
，在其余場合則應采用軟線。
2）導線的絕緣導線必須絕緣良好，并應具有抗化學腐蝕的能力。
3）導線的截面積在必須能承受正常條件下流過的最大電流的同時，還應考慮到線路中允許的電壓降、導線的機械強度以及與熔芯的配合。
（2）敷線方法
所有導線從一個端子到另一個端子的走線必須是連續的，中間不得有接頭；對明露導線必須做到平直、整齊、走線合理等要求。由于明露導線在布線時需固定、綁扎，工作量較大且維修不便，目前較多采用有齒槽板布線方式。
（3）接線方法
所有導線的連接必須牢固、不得松動。導線與端子的接線，原則上是一個端子只接一根導線，至多接二根導線。有些端子不適合連接軟導線時，可在導線端頭上采用針形或叉形等冷壓接頭。
（4）導線的標志
1）導線的顏色保護線（PE）必須采用黃綠雙色線，動力電路的中線（N）和中間線（M）必須是淺藍色，交流或直流動力電路應采用黑色，交流控制電路采用紅色，直流控制電路采用藍色，與保護導線連接的電路采用白色。
2）導線的線路標志導線的線路標志應與原理圖和接線圖相符。在每一根導線的線頭上必須套上標有線路的套管，位置應接近端子處。線號的編制方法應符合國家相關標準。
（5）控制板（箱）內部配線方法
一般采用能從正面修改配線的方法，如板前線槽配線板前明線配線，較小采用板后配線的方法。
3、通電前檢查
（1）各個元器件的代號、標志是否與原理上的一致，是否齊全。
（2）各個安全保護措施是否可靠。
（3）控制電路是否滿足原理圖所要求的各種功能。
（4）各個電氣元件安裝是否正確和牢靠。
（5）各個接線端子是否連接牢固。
（6）布線是否符合要求、整齊。
（7）各個按鈕、信號燈罩、光標按鈕和各種電路絕緣導線的顏色是否符合要求。
（8）保護電路導線連接是否正確、牢固可靠。
（9）電氣絕緣電阻是否符合要求。
4、通電試驗
通電前應檢查所接電源是否符合要求。通電后應驗證電氣設備的各個部分的工作是否正確和操作順序是否正常。然后在正常負載下連續運行，驗證電氣設備所有部分運行的正確性。同時要驗證全部器件的溫升不得超過規定的允許溫升。
5、注意事項
（1）三相電源插頭連線采用四芯橡皮線，其中黑色線接保護零線，其它色線接三根火線，應檢查插頭線是否正確。
（2）三相電動機接為星形，接線盒內三相繞組六個頭應三個頭由接線片連接在一起，另三個頭接三根火線，注意看電機標牌上接線圖。
（3）接線時用力適當，避免將螺絲擰滑絲或擰壞。
三、電動機控制線路的故障檢修步驟和方法
電動機控制線路的故障一般可分為自然故障和人為故障兩類。自然故障是由于電氣設備運行過載、振動或金屬屑、油污侵入等原因引起。造成電氣絕緣下降，觸點熔焊和接觸不良，散熱條件惡化，甚至發生接地或短路。人為故障是由于在維修電氣故障時沒有找到真正的原因，基本概念不清，或操作不當，不合理地更換元件或改動線路，或者在安裝線路時布線錯誤等原因引起。
