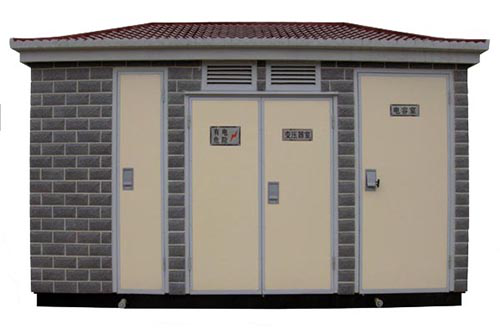

YB系列預裝式變電站
■ 概述
箱式變電站國家標準定義為“高壓/低壓預裝式變電站”，一般習慣稱為“箱式變電站”。
箱式變電站是由高壓開關設備、電力變壓器和低壓開關設備三部分組合在一起而構成的配電裝置。因其比土建變電站使用靈活方便、體積小、占地少、造價低、施工快、可靠性高、美觀等一系列優點，被廣泛用于城網改造，以及高層樓寓、住宅小區、工業園區、商業中心、空港、車站碼頭、學校、廠礦企業等場合。

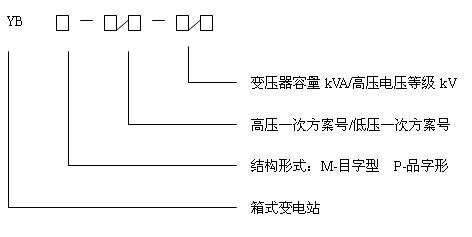

■ 型號說明
■ 使用環境條件
● 海拔：不超過2000M；
● 環境溫度：-25℃~+25℃；
● 空氣相對濕度不超過95% （20℃時）；
● 日溫差小于25℃；
● 戶外風速不超過35m/s；
● 地面傾斜度不大于3°；
● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
■ 結構特點
結構緊湊、占地面積小、強度高、運輸安裝方便。用戶可根據需求選擇不同的結構形式。
變電站箱體分為鋼板箱體及鋁合金箱體，骨架用成型鋼材焊接或用螺栓連接，其結構分為高壓室、變壓器室及低壓室。底座由槽鋼焊接而成，整體強度高。門及外壁由鋼板、復合板或鋁合金制成。經防腐處理，具備長期戶外使用的條件，確保防腐、防水、防塵性能，同時外形有普通型、景色型等各種造型設計，可滿足不同場合使用。變電站外殼設有通風和隔熱以及濾塵裝置。并可根據需求加裝室溫監視、防凝露裝置。
變電站具備完善的機械或電氣連鎖，滿足“五防”要求，具備完善的檢測、控制和保護手段。并可以與FTU系統配套使用，滿足配網系統自動化。
YB型系列預裝式變電扎，根據排列方式分為“目”字和“品”字排列，也可以根據需要演化成其他形式。
圖1目字型排列 圖2目品字型排列
■ 優點
● 功能齊全可靠：可以切斷負荷電流，進行全范圍的電流保護，有環網（雙電源）、終端兩種接線供電方式，具備土建變電站的基本功能；
● 投資少、占地面積小、安裝簡單方便、加快供電進度：
a、 投入資金少：比土建變電站投入資金少；
b、 占地面積?。捍蠹s只要土建變電站體積的1/5；
c、 安裝簡單方便：現場工作人員只需擰緊四個安裝螺栓和接好進出線電纜、接地線即可。
● 供電安全可靠：采用全封閉設計、全絕緣結構，防護等級高，不低于IP33，完善的機械或電氣連鎖，滿足“五防”要求，確保人身安全；
● 性能卓越的變壓器：采用D，yn11連接方式，協波分量小，電壓質量高，波形好，在三相不平衡負荷下能夠穩定運行；
● 維護簡單方便：采用插拔熔斷器及全絕緣肘型電纜頭使更換維護更為簡單方便。
■ 主要技術參數
| 名稱 | 單位 | 高壓側 | 變壓器 | 低壓側 |
| 額定電壓 | kV | 12 | 12/0.4 | 0.4 |
| 額定容量 | kVA | 50~1250 | ||
| 額定電流 | kA | 200~630 | 100~2500 | |
| 額定短路開斷電流 | kA | 20~31.5 | ||
| 額定短路關閉電流 | kA | 50~80 | ||
| 接地回路峰值耐受電流 | kA | 40 | ||
| 接地回路短時耐受電流 | kA/S | 16/2 | 16/1 | |
| 1min工頻耐壓 | kV | 42 | 35 | 2.5 |
| 雷電沖擊耐壓 | kV | 75 | 75 | 9.8 |
| 外殼防護等級 | IP33 | |||
| 噪聲水平 | dB | 65（干式變壓器）、55（油式變壓器） | ||
■ 訂貨須知
● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式；
● 變壓器類型及容量，若用戶無要求，將按我公司標準配置；
● 接線方案、電氣原理圖及對設備和原器件的要求；
● 如有特殊要求，雙方另行協商解決。
