配電裝置

        電力工程術語（配電室）（配電柜）（配電箱），用來計量和控制電能的分配裝置。由母線、開關設備、保護電器、測量儀表和其他附件等組成。其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全。設在發電廠、變配電所等處。

配電室

        帶有低壓負荷的室內配電場所稱為配電室，主要為低壓用戶配送電能，設有中壓進線（可有少量出線）、配電變壓器和低壓配電裝置。10kV及以下電壓等級設備的設施，分為高壓配電室和低壓配電室。高壓配電室一般指6kV－10kV高壓開關室；低壓配電室一般指10kV或35kV站用變出線的400V配電室。

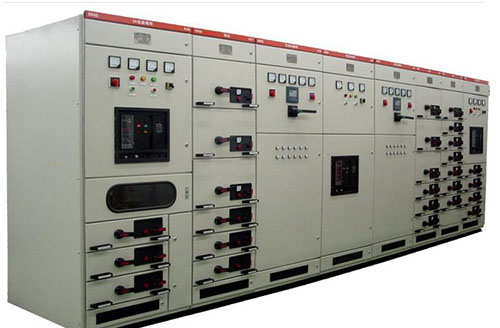

配電柜

       配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

配電裝置是發電廠、變電站的重要組成部分。配電裝置可分為屋內配電裝置、屋外配電裝置和成套配電裝置。本單元主要介紹配電裝置的安全凈距和配電裝置的類型、特點及其布置原則。

一、高壓開關柜廠家——配電裝置一般知識

（一）配電裝置及對其基本要求

       配電裝置是發電廠和變電站中的重要組成部分，它是按主接線的要求，由母線、開關設備、保護電器、測量電器和必要的輔助設備組成的電工建筑物。對配電裝置的基本要求是：

    (1)符合國家技術經濟政策，滿足有關規程要求；

    (2)設備選擇合理，布置整齊、清晰，保證有足夠的安全距離；

    (3)節約用地；

    (4)運行安全和操作巡視方便；

    (5)便于檢修和安裝；

    (6)節約用材，降低造價。

    （二）配電裝置的類型及其特點

    配電裝置根據電氣設備安裝地點的不同，可分為屋內配電裝置和屋外配電裝置。根據組裝方式，又可分為裝配式和成套配電裝置。

    1．屋內配電裝置

    屋內配電裝置是將電氣設備安裝在屋內。屋內配電裝置的特點是：

    (1)由于允許安全凈距小和可以分層布置，因此，占地面積小。

    (2)維修、操作、巡視在室內進行，比較方便，且不受氣候影響。

    (3)外界污穢不會影響電氣設備，減輕了維護工作量。

    (4)房屋建筑投資較大，但又可采用價格較低的戶內型電器設備，以減少總投資。

    大、中型發電廠和變電站中，35kV及以下電壓等級的配電裝置多采用層內配電裝置。

        但110kV裝置有特殊要求(如變電站深入城市中心)或處于嚴重污穢地區(如海邊或化工區)時，經過技術經濟比較，也可以采用屋內配電裝置。

2．屋外配電裝置

        屋外配電裝置是將電氣設備安裝在露天場地。屋外配電裝置的特點是：

    (1)土建工程量較少，建設周期短。

    (2)擴建比較方便。

    (3)相鄰設備之間的距離較大，便于帶電作業。

    (4)占地面積大。

    (5)受外界污穢影響較大，設備運行條件較差。

    (6)外界氣象變化使對設備維護和操作不便。

    110kV及以上電壓等級一般多采用屋外配電裝置。

    3．裝配式配電裝置

    裝配式配電裝置是在配電裝置的土建工程建筑基本完工后，將電氣設備在現場組裝。裝配式配電裝置的特點是：

    (1)建造安裝靈活。

    (2)投資較少。

    (3)金屬消耗量少。

    (4)安裝工作量大，施工工期較長。

    4．成套配電裝置

    成套配電裝置是在制造廠預先把開關電器、互感器等安裝在柜(或元件)中，然后成套運至安裝地點，稱為成套配電裝置。成套配電裝置的特點是：

    (1)電氣設備布置在封閉或半封閉的金屬外殼中，相間和對地距離可以縮小，結構緊湊，占地面積小。

    (2)所有電器元件已在工廠組裝成一個整體(開關柜)，大大減少了現場安裝工作量，有利于縮短建設工期，也便于擴建和搬遷。

    (3)運行可靠性高，維護方便。

    (4)耗用鋼材較多，造價較高。

    國內生產的3～110kV高壓成套配電裝置，廣泛應用在大、中型發電廠和變電站中。

    二、屋內配電裝置的分類及特點

    屋內配電裝置的結構型式除與電氣主接線及電氣設備的型式(如電壓等級、母線容量、斷路器型式、出線回路數和方式、有無出線電抗器等)有密切關系外，還與施工、檢修條件和運行經驗有關。隨著新設備和新技術的采用，運行、檢修經驗的不斷豐富，配電裝置的結構和形式將會不斷的發展。

        發電廠和變電站的屋內配電裝置，按其布置形式不同，一般可分為單層式、二層式和三層式。單層式是將所有電氣設備布置在一層建筑中，適用于線路無電抗器的情況。單層式占地面積較大，通常采用成套開關柜，以減少占地面積。二層式是將母線、母線隔離開關等較輕設備放在第二層，將電抗器、斷路器等較重設備布置在底層，與單層式相比占地面積小，造價較高。三層式是將所有電氣設備依其輕重分別布置在三層建筑物中，其具有安全、可靠性高、占地面積小等特點，但其結構復雜，施工時間長，造價較高，檢修和運行不大方便，目前已較少采用。

三、（1）什么是最小安全凈距？

        各帶電設備之間的距離：綜合考慮設備外形尺寸、檢修、維護及運輸?shù)陌踩姎饩嚯x等因素決定的。

        在各種間距中，最基本的是：

 帶電部分對接地部分之間的空間最小安全凈距（ A1 ）

 不同相的帶電部分之間的空間最小安全凈距（ A2 ）

         最小安全凈距：指在此距離下，無論處于最高工作電壓還是內外過電壓下，空氣間隙均不致被擊穿。屋內外配電裝置中各部分之間的最小安全凈距分為A、B、C、D、E五類。

       A值與電極的形狀、沖擊電壓波形、過電壓及其保護水平、環境條件以及絕緣配合等因素有關。220KV及以下的配電裝置，大氣過電壓起主要作用；330KV及以上，內過電壓起主要作用。當采用殘壓值較低的氧化鋅避雷器時，A1和A2值可減小。

         A1和A2值是根據過電壓與絕緣配合計算，并根據間隔放電試驗曲線來確定，而B C D E是在A值基礎上再考慮運行維護、設備移動、檢修工具活動范圍、施工誤差等具體情況而確定的。

各類安全凈距含義：

        1）A1是帶電部分至接地部分之間的最小電氣凈距；

        2）A2是不同相的帶電導體之間的最小電氣凈距；

        3）B1是帶電部分至柵狀遮欄間的距離和可移動設備在移動中至帶電裸導體間的距離

   B1 = A1 + 750（考慮運行人員手臂誤入柵欄時手臂的長度）

        4）B2是帶電部分至網狀遮欄間的電氣凈距

   B2 = A1 + 30 + 70

    30   考慮水平方向的施工誤差

    70   運行人員手指誤入網狀遮欄時，手指長度不大于此值

        5）C值是無遮欄裸導體至地面的垂直凈距。保證人舉手后，手與帶電裸導體間的距離不小于A1值。

   C = A1 + 2300 + 200

   2300 運行人員舉手后的總高度

   200  屋外配電裝置在垂直方向上的施工誤差。（積雪）。屋內不計。

        6）D值是不同時停電檢修的平行無遮欄裸導體之間水平凈距。

        D = A1 + 1800 + 200

        1800 考慮檢修人員和工具的允許活動范圍；

        200  考慮屋外條件較差而取的裕度。屋內不計。

        7）E值是穿墻套管至屋外通道路面的距離

        35KV及以下，E＝4000

        60KV及以上，E ＝ A1 + 3500

        3500 人站在載重汽車車廂中舉手的高度。
